صمامات التفريغ

هيكل متقدم ، أداء ممتاز ، سهل الاستخدام ، موثوقية عالية ومتانة

صمامات التفريغ المصنّعين

شركة تطوير معدات الفراغ المحدودة تأسست في عام 2000 ، وهي مؤسسة متخصصة في البحث والتطوير ، وإنتاج وبيع مضخات التفريغ وأنظمة التفريغ. تمتلك الشركة مجموعة متنوعة من آلات ومعدات CNC واسعة النطاق والمشغلين المحترفين لضمان قدرة كل منتج على تحمل عمليات التصنيع الصارمة وإكمال التصميم الأصلي بدقة. كمحترف الصينصمامات التفريغ المصنّعين و صمامات التفريغ الموردين, من خلال فريق البحث والتطوير القوي ، يمكننا تطوير وإنتاج المنتجات وفقًا لرسومات العملاء أو عيناتهم ، وإنشاء نظام خدمة ما بعد البيع الكامل لضمان أن كل جهاز يمكن أن يعمل بثبات في استخدامك. بعد ما يقرب من عقدين من الجهود المتواصلة ، حققت الشركة تطورًا أكبر وأنشأت نظامًا كاملاً لإدارة الجودة.
صمامات التفريغ

صمامات التفريغ

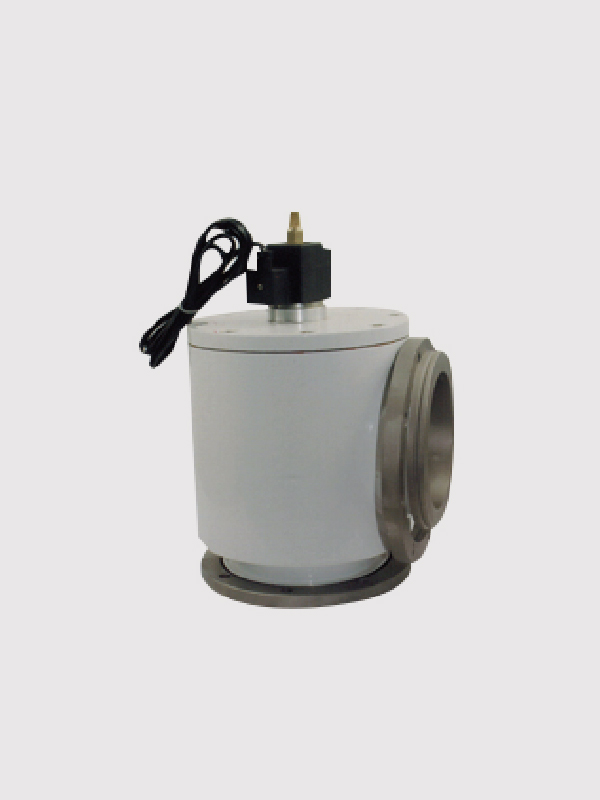

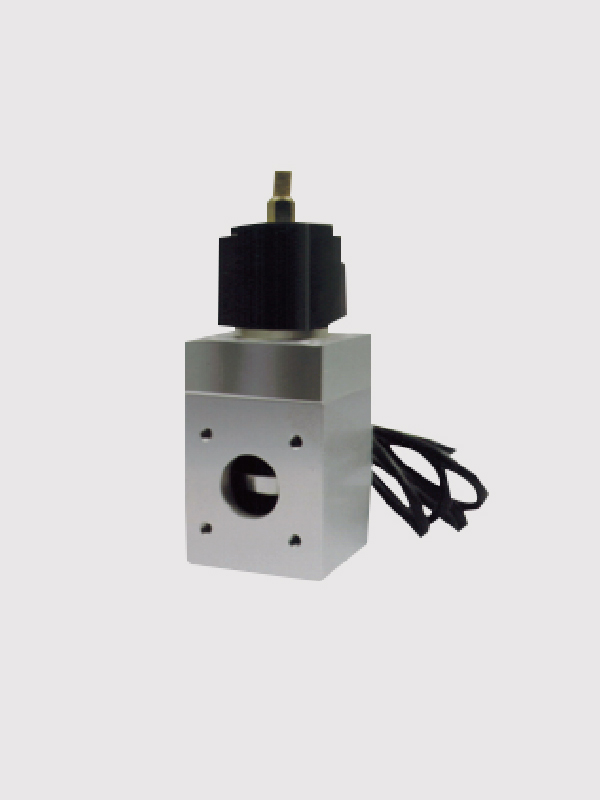

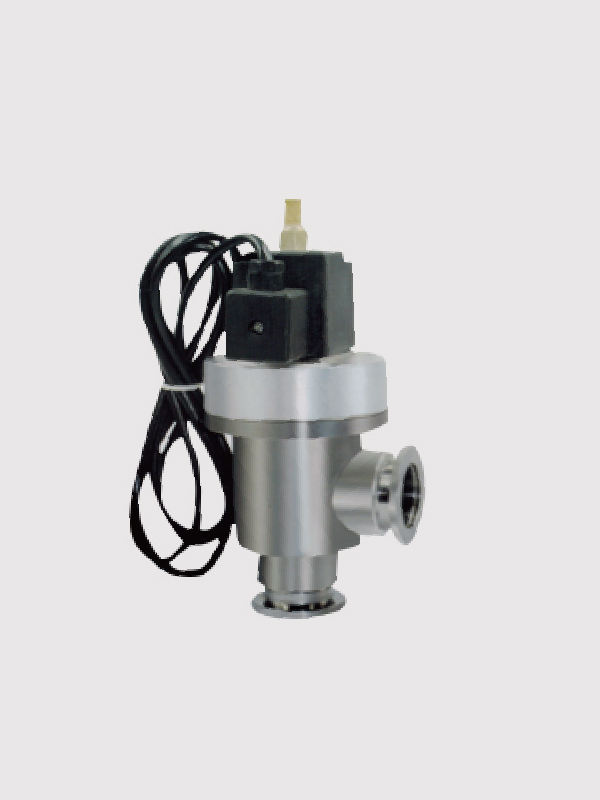

سلسلة DYC-JQ من نوع الضغط التفاضلي الفراغي الكهرومغناطيسي بمرور الزاوية مع صمام النفخ

سلسلة DYC-JQ للضغط التفاضلي الفراغي الكهرومغناطيسي بمرور الزاوية مع صمام النفخ هو نوع جديد من صمام التفريغ المثبت على مدخل الهواء لمضخة فراغ ميكانيكية. مبدأ عملها هو أن المضخة الميكانيكية والصمام متصلان بنفس الدائرة. عندما تحتاج مضخة التفريغ إلى العمل عند توقف التشغيل أو انقطاع التيار الكهربائي فجأة ، يستخدم الصمام فرق الضغط بين الغلاف الجوي والفراغ لدفع المكبس لإغلاق الصمام تلقائيًا ، وقطع الاتصال بين المضخة والفراغ النظام ، والحفاظ على درجة الفراغ لنظام التفريغ ، وتضخيم الهواء لمضخة التفريغ لمنع زيت مضخة التفريغ من العودة إلى الفراغ. يساعد النظام على إعادة تشغيل مضخة التفريغ. عندما تبدأ مضخة التفريغ مرة أخرى ، يستخدم الصمام الزنبرك لدفع المكبس لفتحه لفتح الصمام.
وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق

10 4 باسكال ~ 10 -3 بنسلفانيا

معدل تسرب الصمام <10 -4 (بنسلفانيا.L / S)
درجة حرارة متوسطة -25 ~ 80 ℃
وقت الافتتاح والإغلاق <35
الجهد االكهربى AC220V
طريقة التثبيت مستوى

مادة الجسم: الفولاذ المقاوم للصدأ

نموذج القطر (DN)
DYC-JQ25-KF 25
DYC-JQ4O-KF 40

مادة الجسم: سبائك الألومنيوم

نموذج القطر (DN)
DYC-JQ25 25
DYC-JQ32 32
DYC-JQ40 40

مادة الجسم: فولاذ كربوني مطلي بالنيكل

نموذج القطر (DN)
DYC-JQ50 50
DYC-JQ65 65
DYC-JQ80 80
DYC-JQ100 100
DYC-JQ150 150

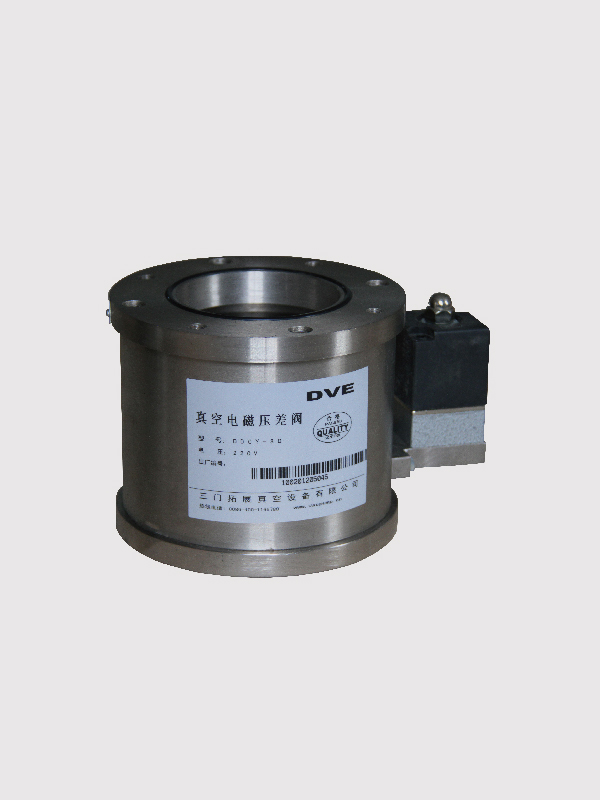

سلسلة DYC-Q الضغط التفاضلي الفراغي الكهرومغناطيسي المباشر مع صمام النفخ

DYC-Q صمام تضخم حزام الضغط التفاضلي الكهرومغناطيسي المباشر من سلسلة DYC-Q هو نوع جديد من صمامات التفريغ المثبتة على مدخل الهواء لمضخة فراغ ميكانيكية. مبدأ عملها هو أن المضخة الميكانيكية والصمام متصلان بنفس الدائرة. عندما تحتاج مضخة التفريغ إلى التوقف عن العمل بسبب العمل ، أو انقطاع التيار الكهربائي المفاجئ ، يستخدم الصمام فرق الضغط بين الغلاف الجوي والفراغ لإغلاق الصمام تلقائيًا ، وقطع مضخة توصيل المضخة ونظام التفريغ ، والحفاظ على الفراغ درجة نظام التفريغ ، وتضخيم الهواء لمضخة التفريغ لمنع زيت مضخة التفريغ من العودة إلى نظام التفريغ ، وهو أمر مفيد يتم إعادة تشغيل مضخة التفريغ. عند إعادة تشغيل مضخة التفريغ ، يستخدم الصمام الجاذبية لإسقاط لوحة الصمام تلقائيًا لفتح الصمام.
وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق 10 4 باسكال ~ 10 -2 بنسلفانيا
معدل تسرب الصمام <10 -4 (بنسلفانيا.L / S)
درجة حرارة متوسطة -25 ~ 80 ℃
وقت الافتتاح والإغلاق <35
الجهد االكهربى AC220V
طريقة التثبيت عمودي

نموذج القطر (DN)
DYC-Q25 25
DYC-Q32 32
DYC-Q40 40
DYC-Q50 50
DYC-Q65 65
DYC-Q80 80
DYC-Q100 100
DYC-Q160 160

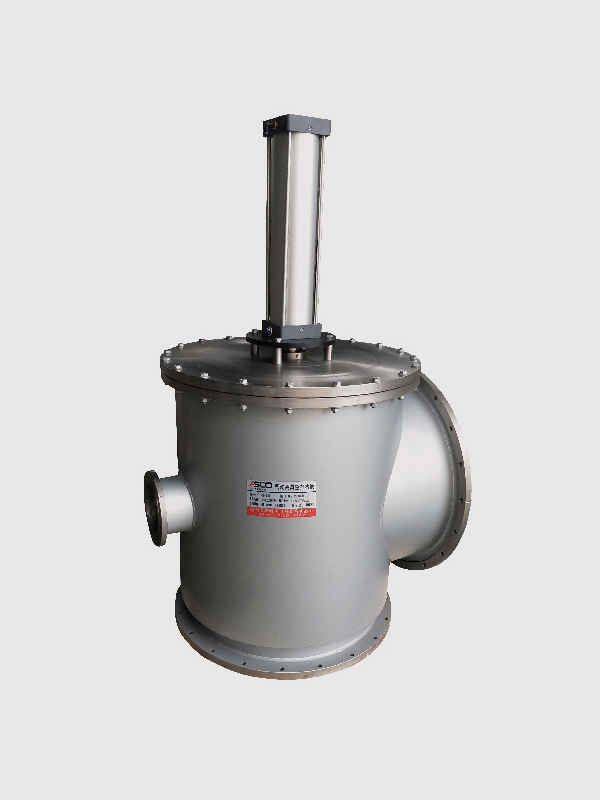

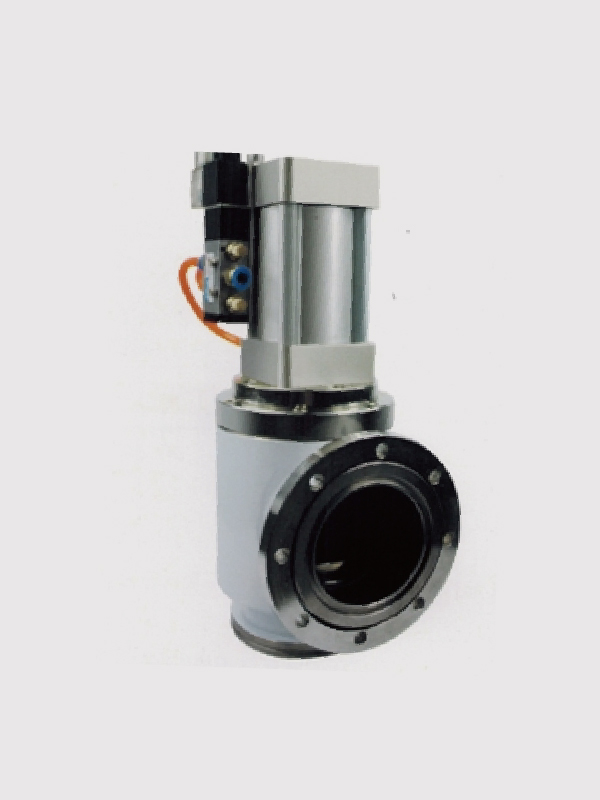

سلسلة GDQ-J صمام يربك كهربائي ديناميكي عالي الفراغ من نوع تمرير الزاوية

يتم تشغيل صمام يربك الديناميكي الكهربائي ذو الفراغ العالي من سلسلة GDQ-J من خلال الهواء المضغوط ، ويتم التحكم في اتجاه مسار الهواء بواسطة صمام الملف اللولبي ، والذي يدفع مكبس الأسطوانة إلى التردد ويقود الحركة الترددية لساق الصمام لفتح أو إغلاق لوحة الصمام. لقطع وتوصيل خط الأنابيب الفراغي ، يتميز الصمام بتبديل مستقر وثبات عالي. يمكن عكس تكوين الأسطوانة إلى جو واحد أو فتحها في الغلاف الجوي على جانب الفراغ. على وجه الخصوص ، يعتمد ختم العمود على منفاخ من أجل إحكام أكثر موثوقية ويمكن استخدامه لفترة طويلة. العمل في أوقات التبديل المتكررة.
وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق (منفاخ ختم العمود) 10 5 باسكال ~ 10 -6 بنسلفانيا
نطاق التطبيق (مطاط ختم العمود) 10 5 باسكال ~ 10 -4 بنسلفانيا
معدل تسرب الصمام (منفاخ ختم العمود) <10 -7 (بنسلفانيا.L / S)
معدل تسرب الصمام (مطاط ختم العمود) <10 -5 (بنسلفانيا.L / S)
درجة حرارة متوسطة (مادة مانعة للتسرب من مطاط الفلور -30 ~ 150 ℃
درجة حرارة متوسطة (مادة مانعة للتسرب من مطاط النتريل) -25 ~ 80 ℃
طريقة التثبيت اعتباطيا
الجهد االكهربى AC220V أو DC24V
ضغط جوي 0.4 ميجا باسكال - 0.8 ميجا باسكال
ردود الفعل إشارة التسليم القياسي: بدون إشارة التغذية المرتدة التعيين الخاص: DC / AC5-240V

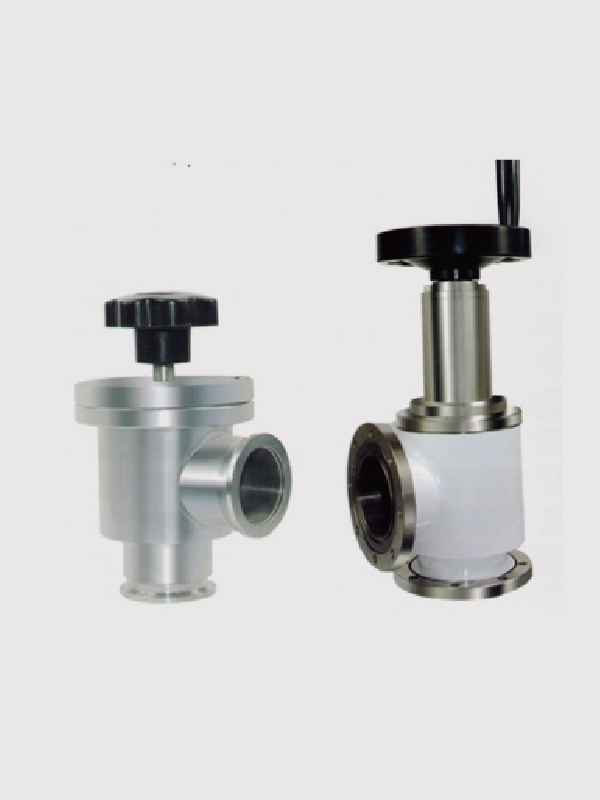

GD-J سلسلة تمرير زاوية نوع صمام يربك يدوي فراغ عالي

يتم تشغيل صمام يربك يدوي ذو فراغ عالي من سلسلة GD-J ، والذي يستخدم لتوصيل وقطع خط الأنابيب الفراغي.

وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق (منفاخ ختم العمود) 10 5 باسكال ~ 10 -2 بنسلفانيا
نطاق التطبيق (مطاط ختم العمود) 10 5 باسكال ~ 10 -4 بنسلفانيا
معدل تسرب الصمام (منفاخ ختم العمود) <10 -7 (Pa.L / S)
معدل تسرب الصمام (مطاط ختم العمود) <10 -5 (Pa.L / S)
درجة حرارة متوسطة (مادة مانعة للتسرب من مطاط الفلور -30 ~ 150 ℃
درجة حرارة متوسطة (مادة مانعة للتسرب من مطاط النتريل) -25 ~ 80 ℃
طريقة التثبيت اعتباطيا

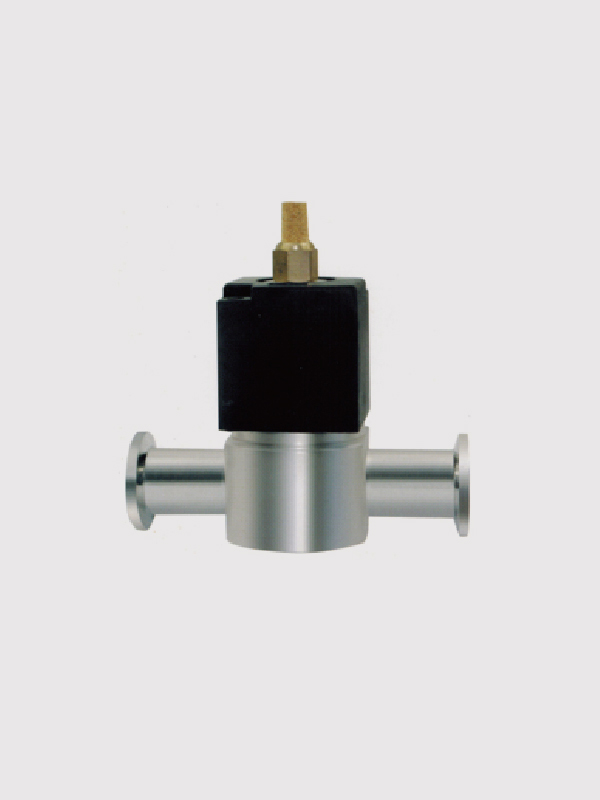

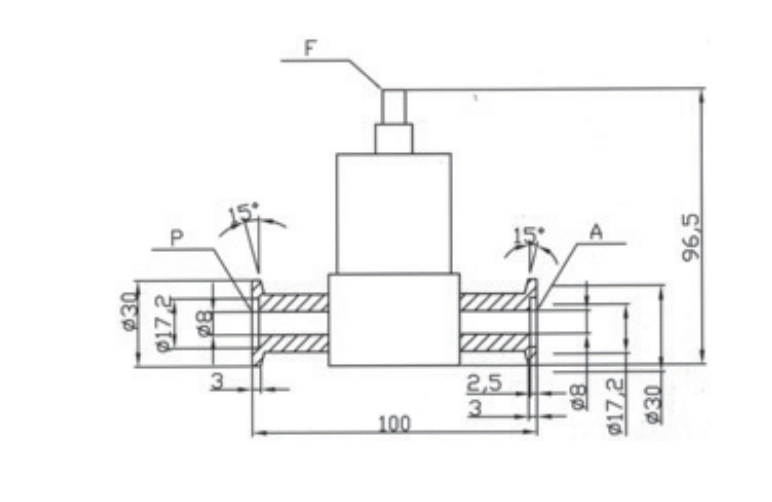

صمام الملف اللولبي ذو الفراغ العالي من سلسلة GDC-Q5 من النوع GDC-Q5

صمام الملف اللولبي ذو الفراغ العالي GDC-Q5 متصل بنظام الفراغ العالي والمنخفض. يتم تنشيط الصمام وتفتح لوحة الصمام ، وفي نفس الوقت ، يتم إغلاق مدخل الغاز ، ويتم توصيل الأنابيب الطرفية P و A: عند انقطاع التيار الكهربائي ، يتم إغلاق لوحة الصمام ، ويتم إغلاق P و A يتم قطع خطوط الأنابيب لضمان تفريغ النظام ، وفي نفس الوقت يتم فتح منفذ تعبئة الغاز وتضخيمه إلى الجانب A عبر الطرف F.
صمام الملف اللولبي ذو الفراغ العالي GDC-5 متصل بنظام الفراغ العالي والمنخفض. يتم تنشيط الصمام وتفتح لوحة الصمام. يتم استخدامه لتوصيل أو تنشيط لوحة الصمام لفتح وقطع تدفق الهواء لنظام التفريغ. يمكن استخدامه أيضًا لتضخيم نظام التفريغ. يتم تنشيط الصمام وفتحه.

الأداء الفني الرئيسي

نطاق التطبيق 10 5 باسكال ~ 10 -1 Pa
معدل تسرب الصمام <10 -5 (Pa.L / S)
درجة حرارة متوسطة -25 ~ 150 ℃
وقت الافتتاح والإغلاق <0.25
الجهد االكهربى AC220V أو DC24V
طريقة التثبيت اعتباطيا
طريقة التوصيل جيجابايت 4982

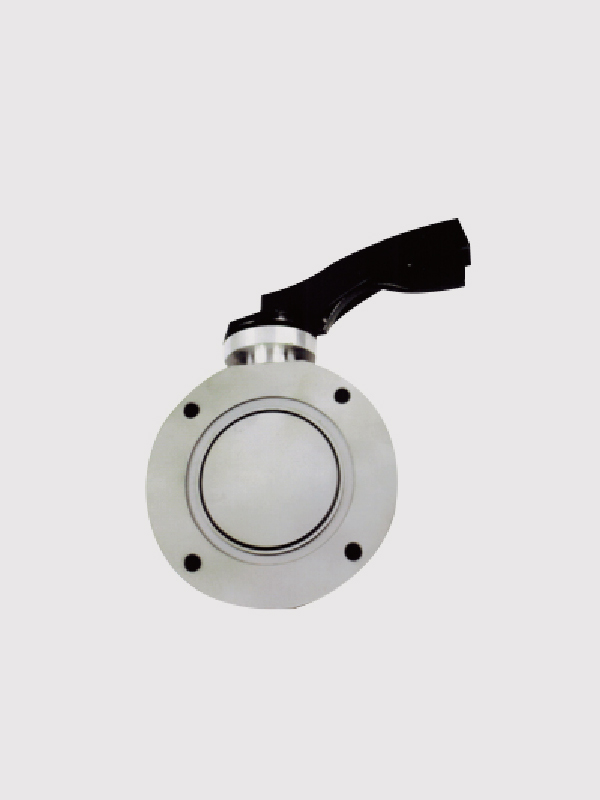

سلسلة GI صمام الفراشة عالية الفراغ

يتم استخدام صمام الفراشة ذو الفراغ العالي من سلسلة Gl لتوصيل وقطع خط الأنابيب الفراغي. وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق 10 4 باسكال ~ 10 -5 Pa
معدل تسرب الصمام <10 -6 (Pa.L / S)
درجة حرارة متوسطة -25 ℃ ~ 80 مادة الختم هي مطاط النتريل
-30 ~ 150 ℃ مادة الختم هي مطاط الفلور

نموذج القطر (DN)
جي -32 32
جي -40 40
جي -50 50
جي -63 65
جي -80 80
جي -100 100
جي -150 150

سلسلة GU صمام الكرة الفراغ

يتم استخدام صمام الكرة الفراغية من سلسلة GU لتوصيل أو قطع خط أنابيب الفراغ أو لضبط معدل التدفق. الصمام من النوع المستقيم ومختوم بسطح كروي. يمكن استخدامه في حالة الفراغ أو في حالة الضغط المنخفض ويمكن تثبيته في أي موضع.
الوسيط المطبق هو حمض أو غاز قلوي أو سائل.

الأداء الفني الرئيسي

النطاق القابل للتطبيق GB / T6070 شفة فضفاضة نطاق التطبيق GB / T6070 شفة فضفاضة 10 × 10 5 باسكال ~ 10 -4 Pa
ينطبق الإصدار السريع GB4982 نطاق التطبيق 2 × 10 5 باسكال ~ 10 -4 Pa
معدل تسرب الصمام <10 -5 (Pa.L / S)
درجة حرارة متوسطة -30 ~ 150 ℃

نموذج القطر (DN)
GU-16 16
GU-25 25
GU-32 32
GU-40 40
GU-50 50
GU-63 63
GU-80 80

نموذج القطر (DN)
GU-16-KF 16
GU-25-KF 25
GU-40-KF 40

سلسلة GID الكهربائية عالية الفراغ صمام الفراشة

يعتمد صمام الفراشة الكهربائي ذو الارتفاعات العالية من سلسلة GID على محرك كهربائي دوار وصمام قابل للتعديل إلكترونيًا. يمكن التحكم فيه عن طريق مصدر طاقة خارجي (باستخدام مفتاح مؤشر يدوي أو تحكم كمبيوتر) أو إشارة إدخال خارجية لتحقيق فتح وإغلاق الصمام للتحكم في الموضع الوسيط ، وذلك لتحقيق الغرض من توصيل أو قطع تدفق الهواء في خط أنابيب الفراغ.
وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق (باسكال) 10 5 ~ 1.3 × 10 -5
معدل تسرب الصمام (Pa.L / S) ≤1.3 × 10 -6
وقت الفتح والإغلاق (S) DN≤63 20 ؛ 80≤DN = 200 30 ؛ DN≤250 48
درجة حرارة متوسطة (℃) -25 ~ 80 (مادة الختم هي مطاط النتريل)
-30 ~ 150 (مادة الختم هي مطاط الفلور)
معيار شفة JB919
موقع التثبيت اعتباطيا
دائرة التحكم المصنع القياسي: نوع التبديل AC220V / 50Hz
تعيين خاص: AC380V ؛ نوع التبديل DC24V 4 ~ 20mADC نوع قابل للتعديل
ردود الفعل إشارة المصنع القياسي: مع نوع الاتصال السلبي
تعيين خاص: 4 ~ 20mADC نوع قابل للتعديل

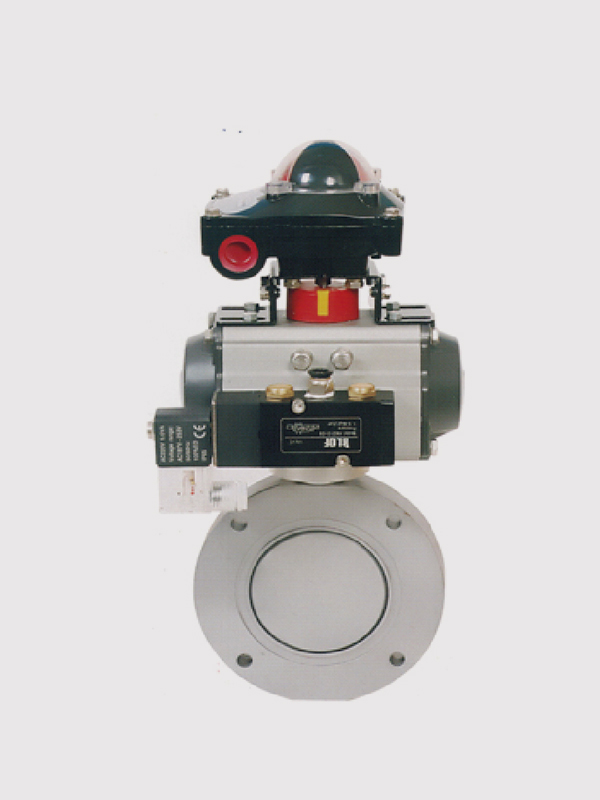

صمام الفراشة الهوائية العالية الفراغ من سلسلة GIQ

يتم تشغيل المشغل الهوائي لسلسلة GlQ من صمامات الفراشة الهوائية عالية الفراغ بالهواء المضغوط ويعتمد محرك صمام تنظيم كهربائي وإلكتروني دوار. يمكن تبديله عن طريق مصدر طاقة خارجي (مفتاح مؤشر يدوي أو تحكم كمبيوتر) أو إشارة إدخال خارجية ، لتحقيق التحكم في فتح وإغلاق الصمام في الوضع الأوسط ، وذلك لتحقيق الغرض من توصيل أو قطع تدفق الهواء في خط أنابيب الفراغ.
وسيط العمل المطبق هو الهواء والغاز غير القابل للتآكل.

الأداء الفني الرئيسي

نطاق التطبيق (باسكال) 10 5 ~ 1.3 × 10 -5
معدل تسرب الصمام (Pa.L / S) ≤1.3 × 10 -6
درجة حرارة متوسطة (℃) -25 ~ 80 (مادة الختم هي مطاط النتريل)
-30 ~ 150 (مادة الختم هي مطاط الفلور)
معيار شفة 0.4 ~ 0.6
معيار شفة JB919
موقع التثبيت اعتباطيا
دائرة التحكم المصنع القياسي: AC220V / 50Hz
تعيين خاص: AC110V ؛ DC24V ؛ DC12V ، إلخ.
ردود الفعل إشارة المصنع القياسي: مؤشر موضع الصمام
تعيين خاص: التبديل الجزئي ؛ ذكي 4 ~ 20mA
ردود الفعل إشارة المصنع القياسي: التمثيل المزدوج
التسمية الخاصة: التمثيل الفردي (مع عودة الربيع)
اختياري مفتوح عادة أو مغلق عادة
